Пробковый кран

Пробковый кран представляет собой кран с низким крутящим моментом закрытия и открытия, произведенный по технологии компании SPM, США. Корпус крана полностью выполнен из высококачественной и высокопрочной легированной стали. Характеристики: размерный ряд: 1", 2", 3", номинальное рабочее давление 42 МПа, 70 МПа, 105 МПа (6000, 10000, 15000 psi). Возможна поставка пробкового крана и ремонтного комплекта для работ в условиях нормальной температуры, низкой температуры и серосодержащего газа.
　　
◆С обоих концов кран имеет БРС или резьбовое соединение с внутренней и внешней резьбой (LP, TBG) в дюймах, поэтому его можно свободно подсоединять к продукции зарубежных производителей;
　　
◆При ремонте и обслуживании корпус клапана не нужно снимать с линии, специальные инструменты для демонтаже не требуются;
　　
◆Специальное покрытие наносится на поворотную пробку, что обеспечивает высокую герметичность и коррозионную стойкость.
　　
◆Визуальный указатель положения корпуса клапана: указатель поворотного ограничителя на крышке крана четко указывает полное открытие или закрытие клапана, тормозная пружина удерживает клапан в нужном положении;
　　

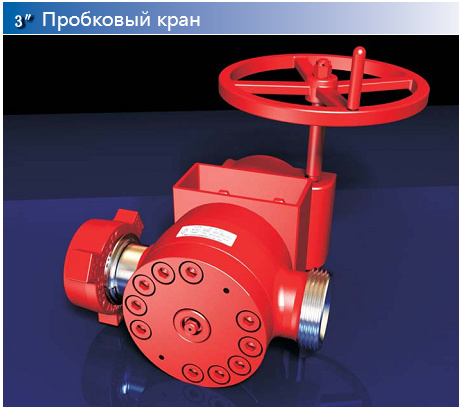

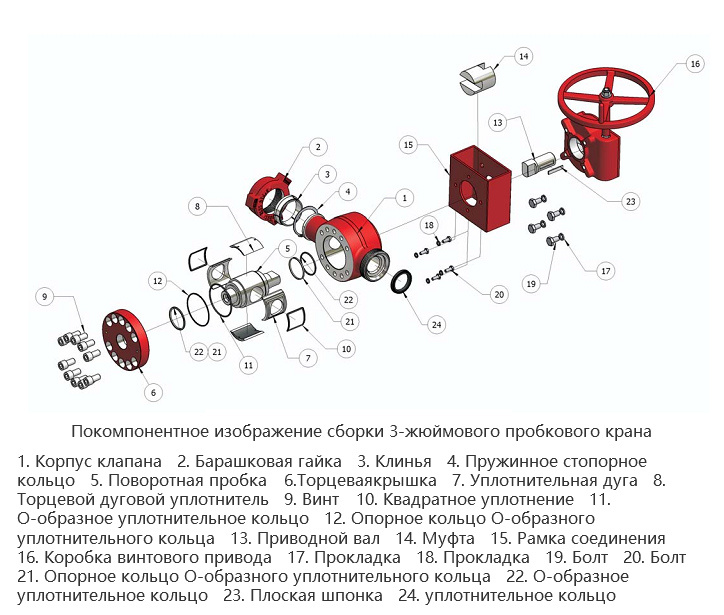

◆Маховик червячной передачи открывающего устройства 3-дюймового пробкового клапана особенно подходит для работы в условиях низких температур, обеспечивают свободное открытие и маневренность эксплуатации.

Пробковый кран

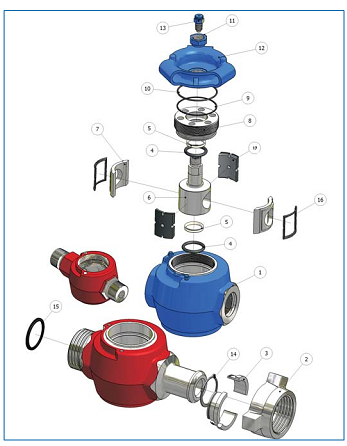

№	Наименование	Количество	Вес нетто
1	Корпус крана	1	23,426 кг
2	Барашковая гайка	1	16,145 кг
3	Клинья	1	0,48 кг
4	О-образное уплотнительное кольцо	2	0,006 кг
5	Опорное кольцо О-образного уплотнительного кольца	2	0,002 кг
6	Поворотная пробка	1	2,270 кг
7	Дуговой уплотнитель	2	0,313 кг
8	Крышка корпуса клапана	1	0,053 кг
9	Опорное кольцо уплотнительного кольца крышки клапана	1	0,001 кг
10	Уплотнительное кольцо крышки клапана	1	0,003 кг
11	Стопорная гайка	1	0,010 кг
12	Крышка поворотной пробки	1	3,089 кг
13	Масленка	1	0,081 кг
14	Пружинное стопорное кольцо	1	0,029 кг
15	Уплотнительная прокладка	1	0,019 кг
16	Квадратное уплотнение	2	0,004 кг
17	Торцевой дуговой уплотнитель	2	0,272 кг

Пробковый кран

№	Диаметр условного прохода мм (дюйм)	Максимальное рабочее давление, МПа	Тип соединения	Код соединения (тип резьбы)
1	25,4 (1)	42	Соединение через внешнюю резьбу	P-P (LP, TBG)
2	25,4 (1)	70	Соединение через внешнюю резьбу	P-P (LP, TBG)
3	25,4 (1)	105	Соединение через внешнюю резьбу	P-P (LP, TBG)
4	25,4 (1)	105	Шарнирное соединение	M-F (ANSI, GB трапецеидальная резьба)
5	25,4 (1)	140	Шарнирное соединение	M-F (ANSI, GB трапецеидальная резьба)
6	50,8 (2)	42	Соединение через внутреннюю резьбу	B-B (LP, TBG)
7	50,8 (2)	70	Соединение через внутреннюю резьбу	B-B (LP, TBG)
8	50,8 (2)	105	Шарнирное соединение	B-B (LP, TBG)
9	50,8 (2)	140	Шарнирное соединение	M-F (ANSI, GB трапецеидальная резьба)
10	76,2 (3)	42	Соединение через внутреннюю резьбу	B-B (LP, TBG)
11	76,2 (3)	70	Шарнирное соединение	M-F (ANSI, GB трапецеидальная резьба)
12	76,2 (3)	105	Шарнирное соединение	M-F (ANSI, GB трапецеидальная резьба)
13	76,2 (3)	140	Шарнирное соединение	M-F (ANSI, GB трапецеидальная резьба)
