Подвижный отвод высокого давления

Подвижный отвод представляет собой металлическое трубное соединение, оснащенное шариковыми подшипниками. Диаметр условного прохода отводов варьируется от 1 до 4 дюймов, а номинальное рабочее давление 14-140 МПа (2000 psi-20000 psi). Имеется возможность поставки различных видов отводов и ремонтных комплектов, используемых как при нормальной температуре, низкой температуре, так в средах с содержанием серного газа.
　　
Существует два типа подвижных отводов: с большим радиусом и с малым радиусом. Подвижный отвод с большим радиусом имеет свободный проход, что сводит сопротивление при прохождении жидкости к минимуму. Коррозийная стойкость толщины стенки на изгибе выше, чем у отводов с малым радиусом, но в некоторых случаях ввиду ограниченного пространства в месте установки или низкого давления также используется отводы с малым радиусом.
　　
◆ Заготовки подвижных отводов формируются на станках с ЧПУ, имеют одинаковую толщину стенки и длительный срок службы. Разница толщины стенок на внутренней и внешней дугах соответствует стандарту FMC, качество и внешний вид аналогичен с импортными заготовками;
　　

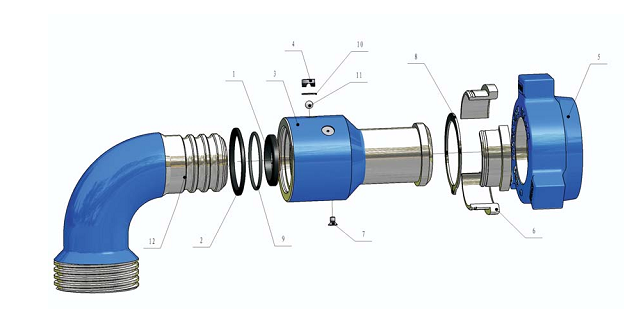

◆ Трехсторонняя конструкция подвижного отвода значительно эффективно выдерживает большие нагрузки и радиальные нагрузки, делая его устойчивым во время работы, при переменных нагрузках уменьшает вибрации в трубопроводе;
　　
◆ Все технические характеристики аналогичны с продукцией, производимой компанией FMC, США, размеры соединений полностью соответствуют американским стандартам, что позволяет заменить аналогичную продукцию FMC в оборудовании для цементирования скважин и гидроразрыва пласта;
　　
◆ Уплотнители изготовлены из синтетического каучука и имеют в теле металлическое кольцо. Также имеется отверстие для сброса давления. При протечке уплотнение автоматически разжимается и не допускает скапливание давления в полости шарового канала, что значительно повышает безопасность эксплуатации;
　　
◆ Техническое обслуживание подвижных отводов на площадке обычно требует лишь периодической смазки для обеспечения должной работоспособности.
　　

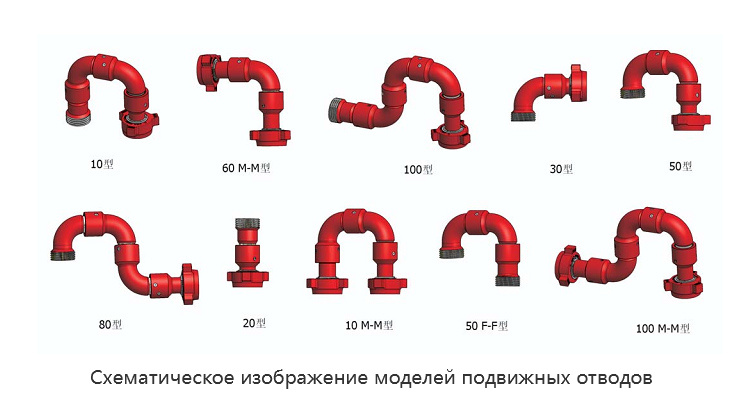

Имеются следующие модели на выбор

Подвижный отвод высокого давления

№	Диаметр условного прохода мм (дюйм)	Тип	Максимальное рабочее давление	Тип конструкции	Код соединения (тип резьбы)
1	50.8 (2)	10-100	70	Большой радиус	M-F (ANSI, GB трапецеидальная резьба)
2	50.8 (2)	10-100	105	Большой радиус	M-F (ANSI, GB трапецеидальная резьба)
3	50.8 (2)	10-100	140	Большой радиус	M-F (ANSI, GB трапецеидальная резьба)
4	76.2 (3)	10-100	42	Большой радиус	M-F (ANSI, GB трапецеидальная резьба)
5	76.2 (3)	10-100	70	Большой радиус	В-В (LP, TBG)
6	76.2 (3)	10-100	105	Большой радиус	M-F (ANSI, GB трапецеидальная резьба)
7	76.2 (3)	10-100	140	Большой радиус	M-F (ANSI, GB трапецеидальная резьба)

Пользователи могут выбрать тип соединения согласно своим потребностям.
