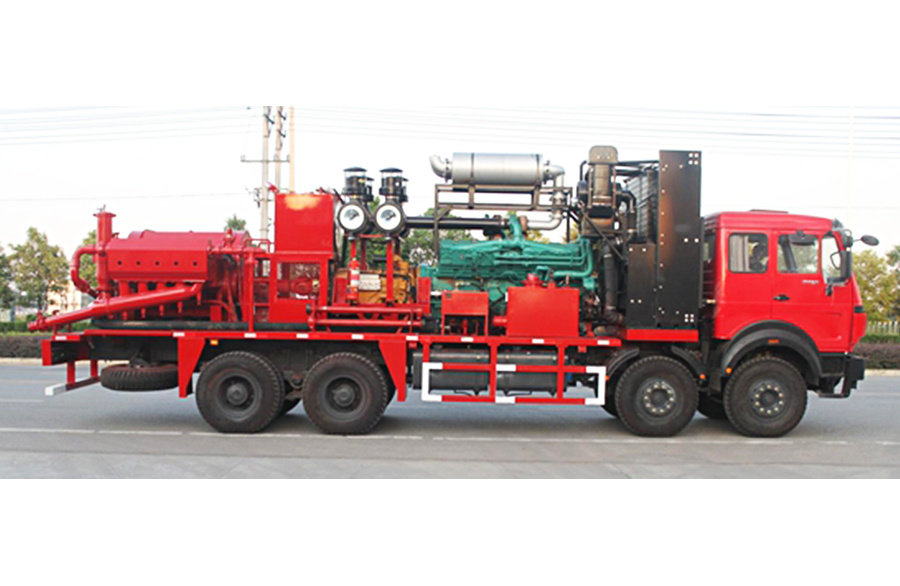

JYYLC105-1491（2000）型压裂车

一、产品型号及名称
　　
　　产品型号：JYYLC105-1491型
　　
　　　　　　　JY—企业代号（湖北佳业）
　　
　　　　　　　YLC—表示压裂用车
　　
　　　　　　　105—表示该车最大工作压力105MPa
　　
　　　　　　　1491—表示该车最大水功率1491KW(2000HP)
　　
二、整机主要技术性能参数
　　
　　2.1主要外形尺寸:
　　
　　总长:＜12000mm
　　
　　总高:＜4050mm
　　
　　总宽:2500mm
　　
　　2.2总重量:
　　
　　整机重量：36000kg~38000kg
　　
　　2.3主要组成部件:
　　
　　车台发动机
　　
　　底盘
　　
　　液力传动箱
　　
　　传动轴
　　
　　卧式柱塞泵
　　
　　液压系统
　　
　　润滑系统
　　
　　气路系统
　　
　　冷却系统
　　
　　操作控制(远控)系统
　　
　　管汇系统
　　
三、主要配置
　　
　　3．1．汽车底盘:
　　
　　底盘满足载荷分布要求,前后桥及左右侧实际载荷小于前后桥的额定载荷。整车具有足够的抗震性能及越野性能，能适应中国各油气田的井场公路及普通公路行驶。
　　
　　型号：北奔底盘ND1314D47J78X4
　　
　　3．2.车台发动机:
　　
　　型号：康明斯K50-G8
　　
　　发动机功率KW（hp）：1678（2250）（1950r/min）
　　
　　3．3液力变速箱:
　　
　　型号：BY2000
　　
　　最大输入功率KW(hp)：1678(2250)
　　
　　最高转速(r/min)：2100.
　　
　　3.4发动机/传动箱的安装
　　
　　发动机/传动箱与汽车底盘采用隔震安装，使用橡胶垫进行隔震。发动机/传动箱连接成一个单独整体，以三点形式安装，一个柔性安装点在前部，两个柔性安装点在后部。
　　
　　3.5传动轴：
　　
　　传动箱和压裂泵用一个标准传动轴连接。传动轴上装有可拆卸的护罩，以便于操作手在检修泵液力端时可以灵活地转动传动轴。
　　
　　在传动轴总成与压裂泵输入法兰间安装一个粘滞阻尼硅油减震器，用以保护发动机和变速箱不受压裂泵的振动影响。
　　
　　3.6压裂泵:
　　
　　泵的制造，按照ISO9001质量标准进行。
　　
　　3.6.1动力端
　　
　　3.6.1动力端
　　
　　5ZB-1860L（JY-2500）卧式五缸柱塞泵:
　　
　　额定输入功率：1860kw(2500HP)
　　
　　最大连杆负荷(静载荷)：192325LBS(87239kg)
　　
　　冲程长度：8"
　　
　　柱塞直径：4",41/2",5"
　　
　　齿轮传动比:6.353:1
　　
　　最大输入功率：1678kW(2250HP)
　　
　　冲程长度：8"
　　
　　液力端主要由泵头体、吸入和排出阀总成、柱塞、盘根、凡尔及凡尔座等组成，在吸入口处装有吸入空气稳压器。
　　
　　柱塞表面喷镀耐磨合金粉，具有良好的耐磨性及抗腐蚀性。
　　
　　柱塞密封由V形盘根、盘根压环和盘根座圈等排列构成。
　　
　　在液力端下面，安装有工作平台。
　　
　　柱塞泵各种工情况下性能参数
　　
　　（发动机转速n=1900r/min)
