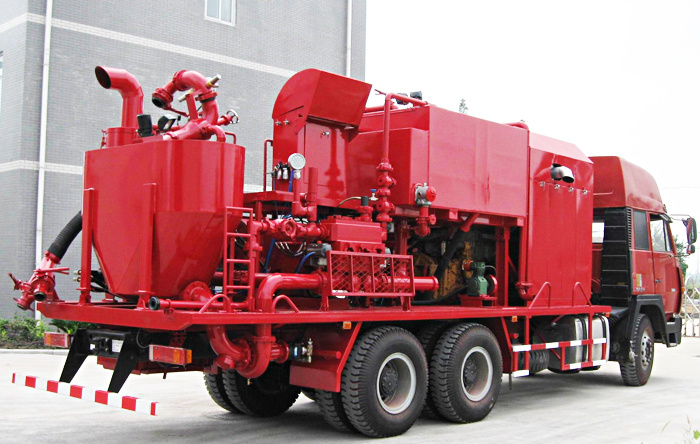

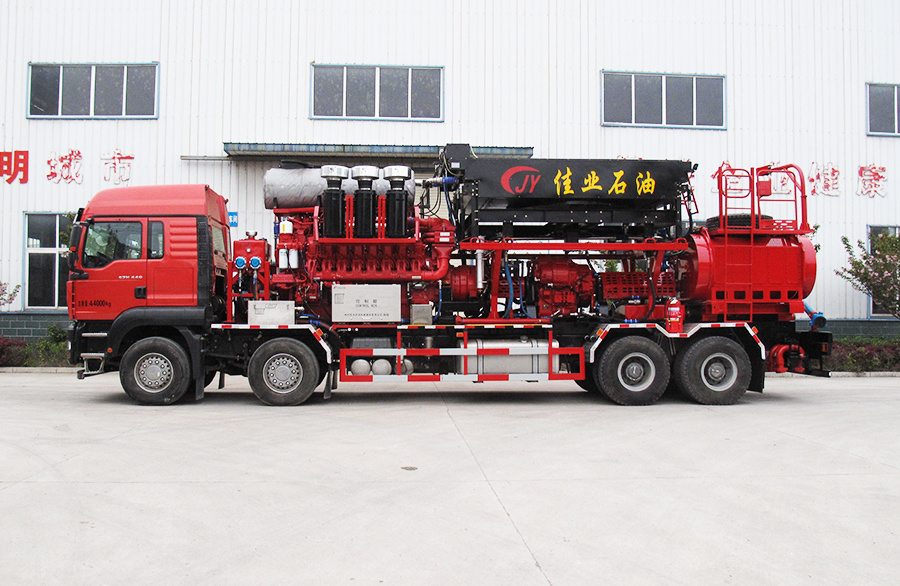

JYSNC40—17型固井水泥车

一、型号名称编制说明
　　
　　■产品名称JYSNC40—17
　　
　　标准名称：固井水泥车
　　
　　简称：固井车/水泥车
　　
　　■企业自编型号
　　
　　产品型号：JYSNC型
　　
　　　　　　　JY——企业代号（江汉佳业）
　　
　　　　　　　SNC——水泥车
　　
　　　　　　　40——最大压力40MPa
　　
　　　　　　　17——最大排量1700L/MIN
　　
二、整机性能参数

最大理论工作压力	40MPa
最大理论工作排量	1700L/min
发动机型号/功率（KW）	MWMTBD234V8/333(2100r/min) CCEC KT19-C450/390(2100r/min)
整机总重	20500
整机移运外形尺寸	9800(长)×2500（宽）×3610（高）（mm）

　　
三、主要系统部件技术参数
　　
　　3.1、载车底盘
　　
　　该车设计有多种载运底盘，供用户选择。
　　
　　3.1.1．陕汽斯太尔载重汽车底盘（选配）
　　
　　型号：SX1256UR464
　　
　　发动机型号：WP10.300E40
　　
　　功率：300HP
　　
　　轴距：4325+1350
　　
　　3.2、发动机：
　　
　　柴油机型号（可选）：MWMTBD234V8CCECKT19-C450
　　
　　小时功率（Kw）：333/（2100r/min）339(2100r/min)
　　
　　最大扭距（N.m）：1980（1600r/min）1872(1500r/min)
　　
　　3.3、液力机械传动箱
　　
　　型号（可选）：BY520阿里逊：CLT5961
　　
　　最大输入功率（Kw）：391391
　　
　　最大转速：2500（r/min）2500（r/min）
　　
　　最大扭距（N.m）：18302135
　　
　　最大变距比：2.6：12.4：1
　　
　　传动箱传动比：IⅠ＝1：4，IⅡ＝1：2.66，IⅢ＝1：2.01，
　　
　　IⅣ＝1：1.35，IⅤ＝1：1
　　
　　3.4、卧式三缸单作用柱塞泵总成：
　　
　　该车的卧式三缸单作用柱塞泵总成由动力端、液力端、填料箱等部件组成。
　　
　　3.4.1、PG05动力端（一台）：
　　
　　最大输入功率（Kw）：265
　　
　　最大扭距（N.m）：7200
　　
　　小齿轮最高转速：1416r/min
　　
　　齿轮传动比：i＝1：4.32
　　
　　曲轴偏心距（mm）：e＝63.5
　　
　　齿轮齿形：双圆弧形齿轮
　　
　　3.4.2、TH06液力端
　　
　　最大水功率（Kw）：225
　　
　　柱塞直径（mm）：φ127（5″）
　　
　　冲程（mm）：127（5″）
　　
　　3.5、增压泵：
　　
　　型号：S5×6离心泵
　　
　　数量：1台
　　
　　工作转速：1900r/min
　　
　　工作流量：3180L/min
　　
　　工作压力：0.07～0.105Mpa
　　
　　叶轮直径：φ259mm
　　
　　3.6喷射泵
　　
　　型号：2×3离心泵
　　
　　数量：1台
　　
　　工作转速：1800～2250r/min
　　
　　工作流量：2540L/min
　　
　　3.7、水泥浆混合器
　　
　　喷射式高能混合器
　　
　　最大混浆量：2㎡/min
　　
　　水泥浆密度：1～2.1g/cm³
　　
　　3.8、计量罐
　　
　　两室，每室2m³，两室可以单独计量，也可以两室互通。
　　
　　每小格：0.25
　　
　　柱塞泵各种工况下性能参数（n=1800r/min）

传动箱档位	冲次 min-1	理论排量 m³/min	100%N-P (MPa)	70%N-P (MPa)
Ⅰ	103	0.41	38.9	28
Ⅱ	151	0.62	26	14
Ⅲ	207	0.83	18	8.1
Ⅳ	309	1.26	8	5.6
Ⅴ	416	1.71	6	3.4
