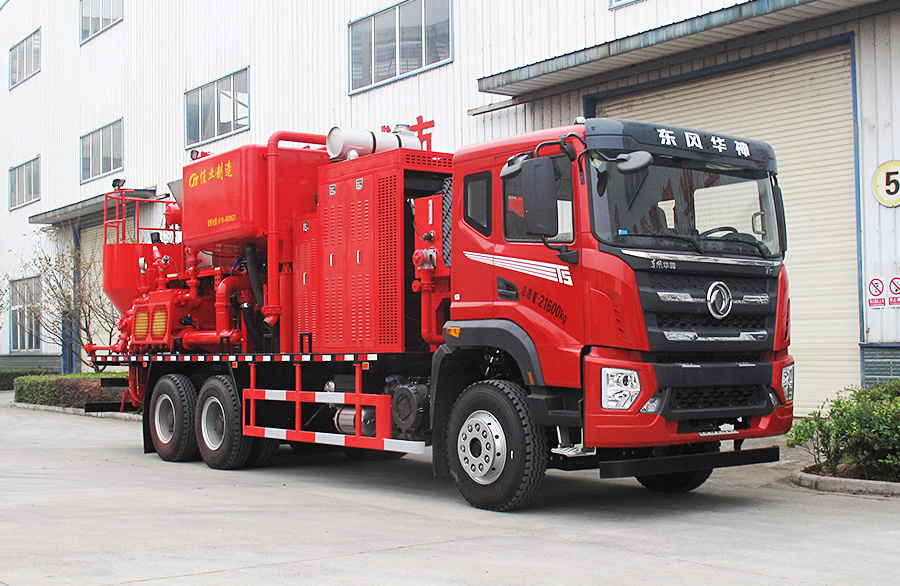

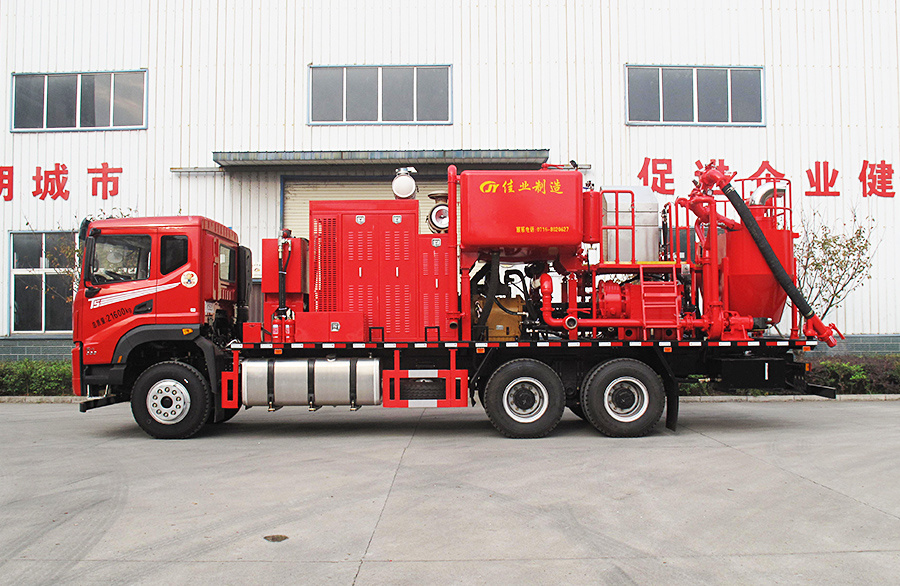

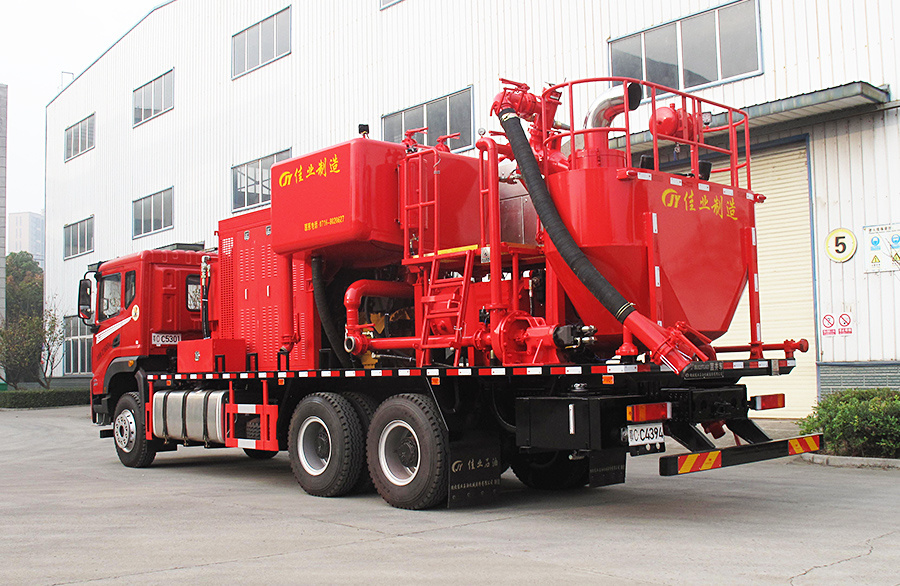

JYSNC45—21型固井水泥车

一、型号名称编制说明
　　
　　■产品名称JYSNC45—21
　　
　　标准名称：固井水泥车
　　
　　简称：固井车/水泥车
　　
　　■企业自编型号
　　
　　产品型号：JYSNC型
　　
　　　　　　　JY——企业代号（湖北佳业）
　　
　　　　　　　SNC——水泥车
　　
　　　　　　　45——最大压力45MPa
　　
　　　　　　　21——最大排量2100L/MIN
　　

二、整机性能参数

最大理论工作压力	45MPa
最大理论工作排量	2100L/min
发动机型号/功率（KW）	CCEC KT19-C525(2100r/min)
整机总重	20500
整机移运外形尺寸	9800(长)×2500（宽）×3610（高）（mm）

　
三、主要系统部件技术参数
　　
　　3.1、载车底盘
　　
　　该车设计有多种载运底盘，供用户选择。
　　
　　3.1.1．陕汽斯太尔载重汽车底盘（选配）
　　
　　陕汽：SX1256UR464
　　
　　发动机型号：WP10.300E40
　　
　　功率：300HP
　　
　　轴距：4325+1350
　　
　　3.2、发动机：
　　
　　柴油机型号：CCECKT19-C525
　　
　　小时功率（Kw）：391（2100r/min）
　　
　　3.3、液力机械传动箱
　　
　　型号：BY400
　　
　　最大输入扭矩：1898N.m
　　
　　最大输入转速：2500r/min
　　
　　传动比:
　　
　　1档　7.62
　　
　　2档　5.57
　　
　　3档　4.00
　　
　　4档　2.80
　　
　　5档　2.01
　　
　　6档　1.39
　　
　　7档　1.00
　　
　　3.4、卧式三缸单作用柱塞泵总成：
　　
　　卧式三缸柱塞泵是柱塞为41/2"的TPA600单作用往复柱塞泵：
　　
　　4.1型号:TPA600
　　
　　4.2柱塞直径：114.3mm（41/2"）
　　
　　4.3冲程：152.4mm(6")
　　
　　4.4最大输入制动马力:额定447KW(600HP)
　　
　　4.5水功率:300KW(400HP)
　　
　　4.6最高压力:45Mpa
　　
　　4.7最大排量:2.11m³/min
　　
　　4.8传动比:4.6:1
　　
　　4.9柱塞泵各种工况下的性能参数（n=1800r/min）

传动箱档位	理论排量 m³/min	理论压力 Mpa
Ⅰ	0.28	45
Ⅱ	0.38	35
Ⅲ	0.53	25
Ⅳ	0.75	20
Ⅴ	1.05	15
Ⅵ	1.51	10
Ⅶ	2.1	8

　　
　　3.5、增压泵：
　　
　　型号：S5×6离心泵
　　
　　数量：1台
　　
　　工作转速：1900r/min
　　
　　工作流量：3180L/min
　　
　　工作压力：0.07～0.105Mpa
　　
　　叶轮直径：φ259mm
　　
　　3.6喷射泵
　　
　　型号：4×3离心泵
　　
　　工作转速：2900r/min
　　
　　最高转速：3500r/min
　　
　　最大排量：1200L/min
　　
　　工作压力：0.85-1.2Mpa
　　
　　3.7、水泥浆混合器
　　
　　喷射式高能混合器
　　
　　最大混浆量：2㎡/min
　　
　　水泥浆密度：1～2.1g/cm³
　　
　　3.8、清水流量计
　　
　　3.9、计量罐
　　
　　两室，每室2m³，两室可以单独计量，也可以两室互通。
