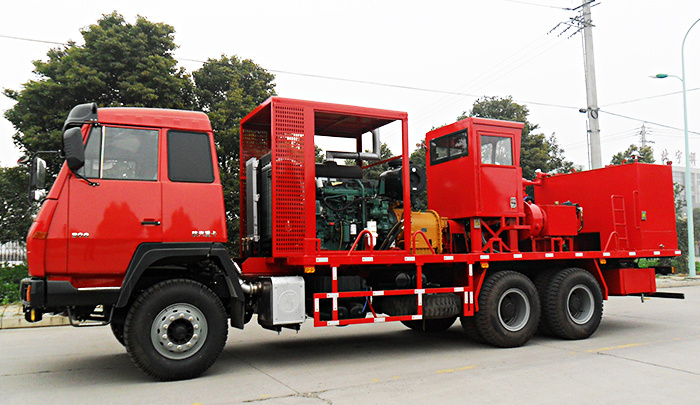

JY5193TYL70 YLC70型酸化压裂车

概要： JY5193TYL70型压裂车是用卡车上装有一台卧式三缸单作用柱塞泵进行压裂作业的设备。柱塞泵由车台上一台VOLVOTAD1345VE柴油机驱动。卡车柴油机在酸化压裂作业时不工作。

所属分类：压裂车

关键词：

ylc70 最大柱塞泵整车型号一台柴油机操作作业 mm

关键词： JY5193TYL70 YLC70型酸化压裂车

咨询热线：

0717-6983309

联系我们

JY5193TYL70 YLC70型酸化压裂车

产品型号及名称
　　
　　产品型号：JY5193TYL70型
　　
　　　　　　　JY—企业代号（湖北佳业石油机械股份有限公司）
　　
　　　　　　　5—专用车代号
　　
　　　　　　　19—表示该车总质量为19000KG
　　
　　　　　　　3—设计顺序号
　　
　　　　　　　T—表示特种用途车辆
　　
　　　　　　　YL—表示压裂用车
　　
　　　　　　　70—表示该车最大泵压为70Mpa
　　
　　名称：压裂车
　　
整车概况
　　
　　JY5193TYL70型压裂车是用卡车上装有一台卧式三缸单作用柱塞泵进行压裂作业的设备。柱塞泵由车台上一台VOLVOTAD1345VE柴油机驱动。卡车柴油机在酸化压裂作业时不工作。
　　
　　该车电路系统、气路系统控制操作均集于操作平台上，由一人操作。控制系统自动化程度高，操作方便可靠。
　　
　　载车底盘：型号陕汽SX1256UR464型载重汽车底盘。车台柴油机：CCECKT19-C525型柴油机一台。BY620型液力机械传动箱一台。柱塞泵总成：JY600泵一台。
　　
　　5水罐：单室2.5m³
　　
适用范围
　　
　　JY5193TYL70型压裂车可用于油气田浅井、中深井、深井的酸化压裂作业。同时也可以用于洗井、井口试压等施工作业车。
　　
产品外形尺寸
　　
　　整车长（mm）　　　10000
　　
　　整车宽（mm）　　　2500
　　
　　整车高（mm）　　　3610
　　
　　整车总质量（kg）　　19000
　　
载运车底盘
　　
　　型号：SX1256UR464
　　
　　发动机：WP10.300E40
　　
　　额定功率hp/rpm300/2400
　　
　　轴距mm4325+1350
　　
　　轮距mm(前/后)1939
　　
　　整车装备质量kg9460
　　
　　最大设计载重重量kg25000
　　
　　最高行驶速度km/h99
　　
车台发动机
　　
　　型号：CCECKT19-C525
　　
　　功率（Kw）：391（2100r/min）
　　
液力机械传动箱
　　
　　型号：BY620
　　
　　最大输入扭矩：2400N.m
　　
　　最大输入转速：2500r/min
　　
　　传动比:
　　
　　1档4.00
　　
　　2档2.68
　　
　　3档2.01
　　
　　4档1.35
　　
　　5档1.00
　　
卧式三缸单作用柱塞泵总成
　　
　　卧式三缸柱塞泵是柱塞为31/2"的TPA600单作用往复柱塞泵：
　　
　　（1）型号:JY600
　　
　　（2）柱塞直径：88.9mm（31/2"）
　　
　　（3）冲程：152.4mm(6")
　　
　　（4）最大输入制动马力:额定447KW(600HP)
　　
　　（5）水功率:283KW（380HP)
　　
　　（6）最高压力:70Mpa
　　
　　（7）最大排量:1.28m³/min
　　
　　（8）传动比:4.6:1
　　
　　（9）使用工况：
　　
　　最大排量时，连续工作2小时。
　　
　　最高压力时，连续工作2小时。
