循环供液橇12方
概要： 撬装离心泵是用于压裂酸化施工现场的一种供液设备。
所属分类： 撬装设备
关键词：
关键词： 循环供液橇12方
咨询热线：

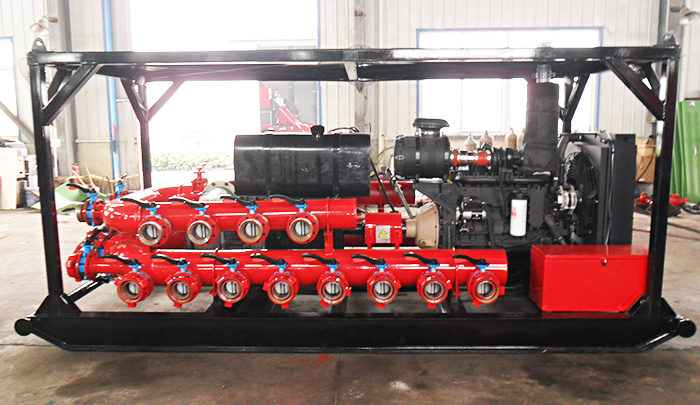

循环供液橇12方
概述
撬装离心泵是用于压裂酸化施工现场的一种供液设备。
总体规范
质量控制体系:按ISO9001：2008质量体系进行设计生产制造全过程质量控制。
整机工作环境温度：-35～+50℃
整机外形尺寸：长´宽´高：4600mm´2100mm´2000mm
整机重量:5T
设备基本组成
柴油发动机、手动离合器、传动轴、供液离心泵、橇装架、工具箱、燃油箱、操作控制面板和管汇系统等。
主要部件性能及参数
1发动机
型号：康明斯6CTA8.3-C260(机械式）；
发动机功率：260hp/2200rpm；
发动机采用电启动；
发动机冷却方式：风扇水冷。
2离合器
型号：双环211（手控）。
3供液泵
型号：“MISSION”10"×8"×14"
额定压力：0.2MPa
额定转速：800～1800r/min
排出泵最大排量：12m3/min(清水)
扬程175英尺排出泵转向：顺时针(从输入端看)
4传动轴：
离合器和供液离心泵用一个标准传动轴连接，正常工作时安装角度不会超过生产厂家规定的最大角度，传动轴上装有可拆卸的护罩，传动轴的长度根据吸、排管汇的实际长度进行选择。
5电路系统：
由发动机为电路系统提供电源，电压为24V。配备电瓶，电压为24V。电路系统功能如下：
l供给所有照明灯用电，以保证夜间作业；
l用于启动发动机；
7操作控制：
l仪表台上的仪器仪表应便于操作者观察、监测。各控制开关应灵活可靠、经久耐用，便于操作；
l操作台、管汇处安装照明灯。
l控制面板上设有下列仪表：
Ø电源开关---接通控制系统电源
Ø发动机显示及控制---控制柴油机启动、转速、停机，显示发动机转速、油温、水温。
Ø工作灯开关---控制工作灯电源。
8管汇系统：
l材料：不锈钢；
l可用于防酸作业；
l吸入口数量：两侧各8个4寸吸入头，后端2个，程U型分布；
l吸入口扣型：4寸由壬（由壬盘），吸入管为10寸；
l后端吸入管线中部增加1个95/8由壬扣（带碟阀）；
l排出口数量：两侧各4个4寸排出头，后端2个，程U型分布；
l排出口扣型：4寸由壬（由壬扣），排出管为8寸；
l低压管汇上的蝶阀其控制手柄安装在便于操作的位置。
l所有4寸蝶阀均为天津市塘沽沃特斯阀门有限公司生产，型号为WD7A1X5-10/B7。
9撬架：
撬架由结构钢焊接而成，两侧设有吊点，整个设备可以通过起重装置吊装到其他运输设备上。
