JY5193TYL70 YLC70型酸化压裂车（70-265）
概要： JY5193TYL70型压裂车是用卡车上装有一台卧式三缸单作用柱塞泵进行压裂作业的设备。柱塞泵由车台上一台KT19-C450柴油机驱动。卡车柴油机在酸化压裂作业时不工作。
所属分类： 压裂车
关键词：
关键词： JY5193TYL70 YLC70型酸化压裂车（70-265）
咨询热线：
JY5193TYL70 YLC70型酸化压裂车（70-265）
产品型号及名称
产品型号：JY5193TYL70型
JY—企业代号（荆州市江汉佳业石油机械有限公司）
5—专用车代号
19—表示该车总质量为19000KG
3—设计顺序号
T—表示特种用途车辆
YL—表示压裂用车
70—表示该车最大泵压为70Mpa
名称：压裂车
整车概况

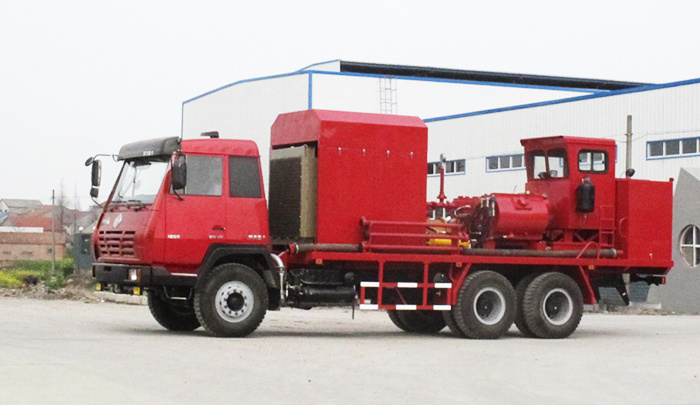

JY5193TYL70型压裂车是用卡车上装有一台卧式三缸单作用柱塞泵进行压裂作业的设备。柱塞泵由车台上一台KT19-C450柴油机驱动。卡车柴油机在酸化压裂作业时不工作。
该车电路系统、气路系统控制操作均集于操作平台上，由一人操作。控制系统自动化程度高，操作方便可靠。
载车底盘：型号陕汽SX1255UM434型载重汽车底盘。车台柴油机：KT19-C450型柴油机一台。BY520型液力机械传动箱一台。柱塞泵总成
链条传动箱一个。PG05动力端一台。TG06液力端一台。
5水罐：单室2.5m³
适用范围
JY5193TYL70型压裂车可用于油气田浅井、中深井、深井的酸化压裂作业。同时也可以用于洗井、井口试压等施工作业车。
主要技术规范及技术参数
产品外形尺寸
整车长（mm）10200
整车宽（mm）2500
整车高（mm）3850
整车总质量（kg）19000
载运车底盘
型号：SX1255UM434
发动机：WP10.290E32
额定功率kw/rpm206/2400
轴距mm4600+1350
轮距mm(前/后)1939
整车装备质量kg9460
最大设计载重重量kg25000
最高行驶速度km/h99
车台发动机
型号：KT19-C450
持续功率（kw）339(2100r/min)
最大扭矩（NM）1872(1500r/min)
液力机械传动箱
型号：BY520
最大输入功率（kw）391
最高转速（r/min）2500
最大扭矩（Nm）1898
最大变矩比2.5：1
传动比I＝4.1，Ⅱ＝2.68：1，Ⅲ＝2.01：1，Ⅳ＝1.35：1，Ⅴ＝1：1
卧式三缸单作用柱塞泵总成
卧式三缸单作用柱塞泵总成由动力端、液力端、链条箱、填料箱、扭力杆等部件组成。
动力端
动力端根据泵壳的结构而命名。由焊接泵壳组装而成的动力端叫PG05动力端；由铸铁泵壳组装而成的动力端叫PG04动力端。二种动力端其内部各零件均可互换。本车安装的是PG05动力端，其性能参数：
最大输入功率（kw）265
最大输入扭矩（Nm）7200
小齿轮轴最高转速1417（r/min）
齿轮传动比4.32：1
曲轴偏心距（mm）e＝63.5
齿轮齿形双圆弧齿形
液力端
液力端根据柱塞直径的不同分别命名为TH06TG06TL06液力端，该车配备TG06液力端，其性能参数：
最大水功率（kw）225
最高泵压（Mpa）70
柱塞直径（mm）95.25（33/4″）
冲程（mm）127（5″）
最高冲次（min-1）328
