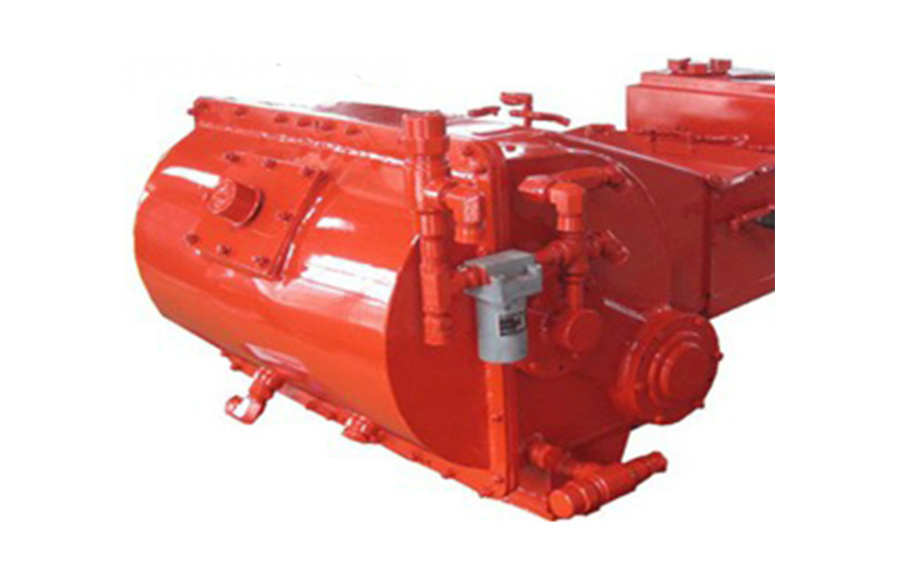

Насос трехплунжерный JYТР350

Плунжерный насос JYTP350 в основном состоит из силовой части, редуктора и гидравлической части. Редуктор может быть установлен как с правой, так и с левой стороны насоса. Коленчатый вал плунжерного насоса JYTP350 имеет эксцентриковое колесо с двойной шпонкой, а две пары косозубых зубчатых колес с двойной дугой установленных на обоих концах коленчатого вала. Плунжерный насос JYTP350 в основном устанавливается на различные ЦА (GJC(Q)35-15, GJC(Q)35-16, GJC(Q)40-17, GJC(Q) 50-30, GJC(Q)70-25 и др.) на насосные установки для ГРП (YL70-265), на машины для промывки скважин (XJC35-12, XJC50-13).
　　
Технические характеристики

Тип	JYTP350
Максимальная входная мощность, кВт (л.с.)	265（350）
Максимальная выходная мощность, л.с.	300
Максимальная нагрузка на шатун, кН (фунт-фут)	498（110000）
Ход, мм	127（5″）
Максимальное число ходов, об/мин	350
Передаточное отношение	4,32：1
Габариты (Д×Ш×В), мм	1760×1178×805
Вес, кг	2050

Таблица параметров производительности

Число ходов насоса (об/мин)	50		100		200		300		350
Диаметр плунжера дюйм (мм)	Подача	Дав.	Подача	Дав.	Подача	Дав.	Подача	Дав.	Подача	Дав.
Диаметр плунжера дюйм (мм)	GPM (л/мин)	Psi (МПа)	GPM (л/мин)	Psi (МПа)	GPM (л/мин)	Psi (МПа)	GPM (л/мин)	Psi (МПа)	GPM (л/мин)	Psi (МПа)
3 3/4" (95,25)	36 (136)	10000 (68,9)	72 (271)	7658 (52,8)	143 (543)	3829 (26,4)	215 (814)	2553 (17,6)	251 (950)	2190 (15,1)
4" (101,6)	41 (154)	8790 (60,6)	82 (309)	6715 (46,3)	163 (618)	3365 (23,2)	245 (927)	2234 (15,4)	286 (1081)	1915 (13,2)
4 1/2" (114,3)	52 (197)	7000 (48,3)	103 (391)	5308 (36,6)	207 (782)	2654 (18,3)	310 (1173)	1769 (12,2)	366 (1368)	1523 (10,5)
5" (127)	64 (241)	5500 (38)	128 (483)	4293 (29,6)	255 (965)	2147 (14,8)	383 (1448)	1436 (9,9)	446 (1689)	1233 (8,5)
