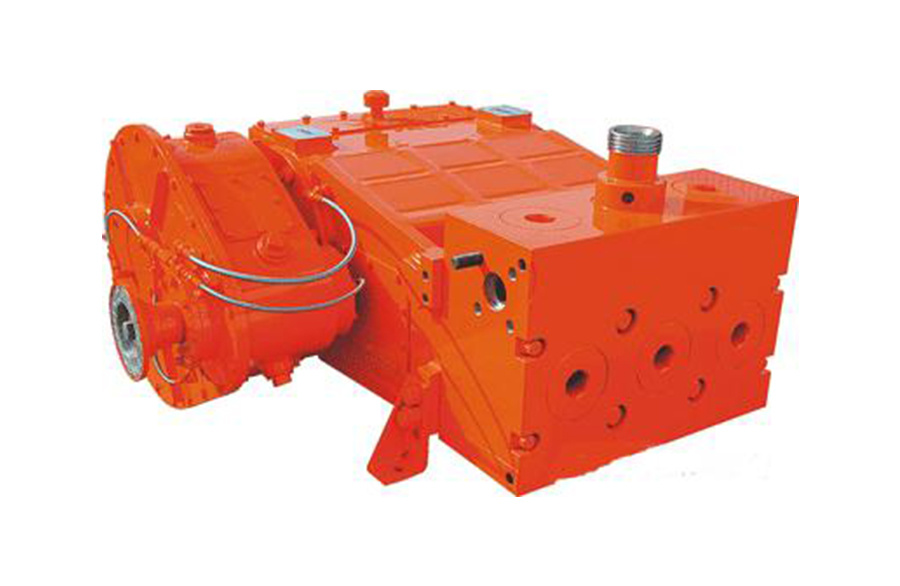

Насос трехплунжерный JYТР600

概要： Плунжерный насос JYTP600 в основном состоит из силовой части, редуктора и гидравлической части. Редуктор может быть установлен как с правой, так и с левой стороны насоса. Входной вал редуктора имеет 17 различных монтажных мест на выбор пользователя - для удовлетворения требований широкой комплектации систем привода насосных агрегатов. Имеются два различных корпуса головки насоса для установки плунжеров разных размеров для различных давлений и расхода. Коленчатый вал имеет цельную конструкцию. Насос в основном устанавливается на однонасосные агрегаты, такие как GJC50-17, GJC45-21, YL70-300, QZB70-447 и др.

所属分类：高压柱塞泵系列

关键词：

jy-3zb-600s 位置加工安装柱塞泵液力主要具有减速压力

关键词： Насос трехплунжерный JYТР600

咨询热线：

0717-6983309

联系我们

Насос трехплунжерный JYТР600

Плунжерный насос JYTP600 в основном состоит из силовой части, редуктора и гидравлической части. Редуктор может быть установлен как с правой, так и с левой стороны насоса. Входной вал редуктора имеет 17 различных монтажных мест на выбор пользователя - для удовлетворения требований широкой комплектации систем привода насосных агрегатов. Имеются два различных корпуса головки насоса для установки плунжеров разных размеров для различных давлений и расхода. Коленчатый вал имеет цельную конструкцию. Насос в основном устанавливается на однонасосные агрегаты, такие как GJC50-17, GJC45-21, YL70-300, QZB70-447 и др.
　　
Технические характеристики

Тип	JYТР600
Максимальная тормозная мощность кВт (л.с.)	447(600)
Максимальная нагрузка на шатун, кН (фунт-фут)	445(100000)
Ход, мм	152,4 (6")
Максимальное число ходов, об/мин	450
Передаточное отношение	4,61：1
Габариты (Д×Ш×В), мм	1626×1366×607
Вес, кг	2492

Таблица параметров производительности

Число ходов насоса (об/мин)	50		100		200		300		350
Диаметр плунжера дюйм (мм)	Подача	Дав.	Подача	Дав.	Подача	Дав.	Подача	Дав.	Подача	Дав.
Диаметр плунжера дюйм (мм)	GPM (л/мин)	Psi (Мпа)	GPM (л/мин)	Psi (Мпа)	GPM (л/мин)	Psi (Мпа)	GPM (л/мин)	Psi (Мпа)	GPM (л/мин)	Psi (Мпа)
3" (76,2)	28 (104)	14141 (97,5)	66 (250)	14098 (97,2)	110 (417)	8456 (58,3)	165 (625)	5642 (38,9)	248 (938)	3756 (25,9)
3-1/2" (88,9)	37 (142)	10399 (71,7)	90 (341)	10341 (71,3)	150 (568)	6208 (42,8)	225 (851)	4148 (28,6)	337 (1277)	2756 (19)
4" (101,6)	49 (185)	7962 (54,9)	118 (445)	7919 (54,6)	196 (741)	4757 (32,8)	294 (1112)	3176 (21,9)	441 (1668)	2118 (14,6)
4-1/2" (114,3)	62 (235)	6295 (43,4)	149 (563)	6266 (43,2)	248 (938)	3756 (25,9)	372 (1407)	2509 (17,3)	558 (2111)	1668 (11,5)
